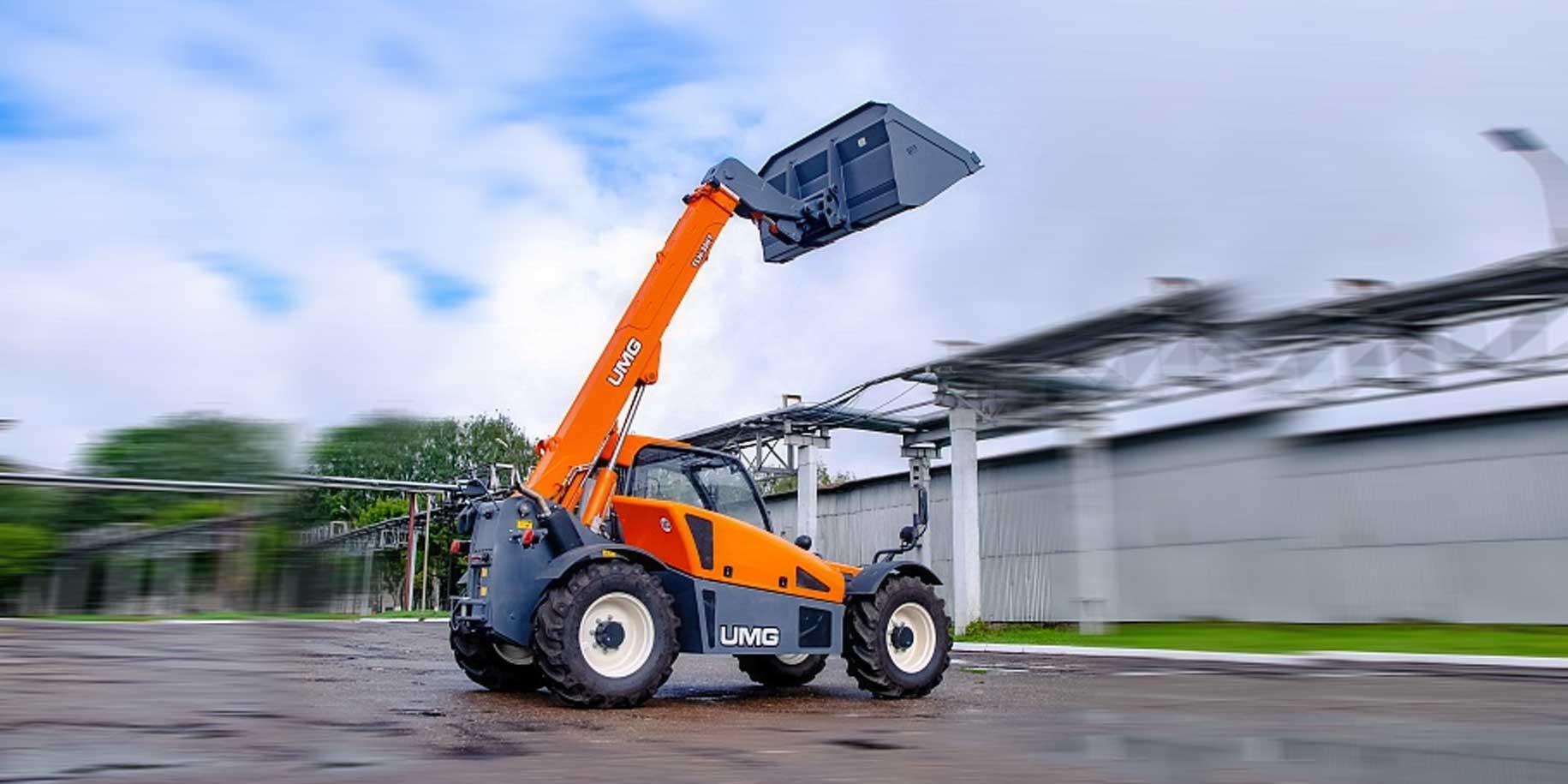

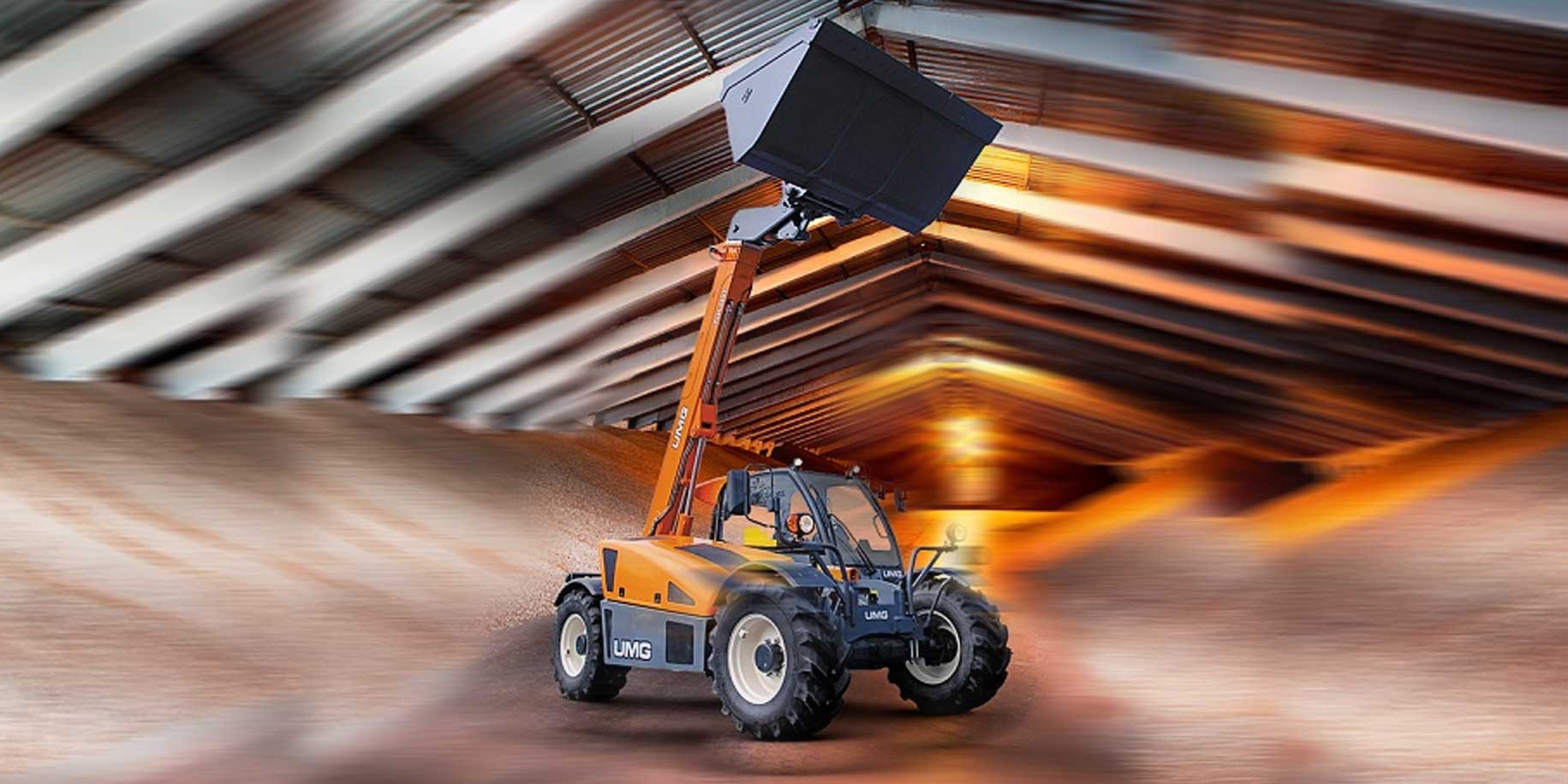

Телескопический погрузчик UMG TLH-3507
Предназначен для выполнения следующих работ:
- Перевалка зерна, корнеплодов
- Перевалка тюков / рулонов / бигбэгов
- Перевалка и раздача кормов, сена, силоса
- Очистка животноводческих комплексов
- Земляные и ландшафтные работы
- Подъем людей для работы на высоте
- Очистка территорий от пыли / листьев / снега
Телескопический погрузчик TLH-3507 AG оснащен:
- Системой кондиционирования
- Салонным воздушным фильтром
- Рулевой колонкой регулируемой по вылету и углу наклона
- Системой дистанционного мониторинга параметров Omnicomm
- Гидравликой Bosch Rexroth с аксеално-поршневым насосом регулируемой производительности
- Гидравлической линией на стреле для подключения навесного оборудования с быстроразъемными муфтами
- Системой автоматической очистки радиатора (реверс вентилятора)
- Аудиоподготовкой с установленной стереосистемой и магнитолой
- Защитными пыльниками на оголовке стрелы
- Предочистителем циклонного типа
- Кнопкой аварийного останова двигателя
- Комплектом стеклоочистителей (верхний, передний и задний с подводом омывающей жидкости)
- Солнцезащитными шторками на крыше и лобовом стекле
- Зеркалами, боковое правое, левое и дополнительное заднее для контроля "слепых" зон
- Полным дорожным освещением (спереди/сзади)
- Фонарем заднего хода
- Светодиодным рабочим освещением спереди и сзади Х6+1: переднее - 2 фары на кабине, 2 фары на стреле / заднее - 2 фары сзади кабины, фонарь освещения зоны фаркопа
- Механическим быстросменным механизмом совместимым со сменными видами «Manitou»
- Палетными вилами с "плавающим" захватом
- Ящиком для инструментов и хранения ЗИП, запираемый на ключ
- Проблесковым маяком на крыше (желтого цвета)
- Кабиной оснащеной системами безопасности FOPS / ROPS
- Защитной решеткой на верхнем панорамном окне интегрированной в крышу кабины
- Сигнализатором продольной устойчивости погрузчика (защита от опрокидывания)
- Механическим, пузырьковым уровенем поперечного крена (защита от опрокидывания)
- Сиденьем с механической подвеской, подлокотниками, подголовником, ремнем безопасности и датчиком присутствия оператора
- Защитой элементов трансмиссии
- Блокировкой гидравлики при отсутствии оператора на рабочем месте
|
Наименование технических показателей |
Ед. измерения |
TLH-3507 AG |
||||||
|
Эксплуатационная масса (без рабочего органа, без вил) |
т |
7,8 |
|
|||||
|
ДВИГАТЕЛЬ |
|
|||||||
|
Модель двигателя |
ЯМЗ-53419 |
|
||||||
|
Мощность двигателя |
кВт (л.с.) |
97 (132) при 2200 об/мин |
|
|||||
|
Номинальная частота вращения |
об/мин |
2200 |
|
|||||
|
Максимальный крутящий момент |
Нм |
600 |
|
|||||
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА |
|
|||||||
|
Напряжение |
В |
12 |
|
|||||
|
РАБОЧИЕ ХАРАКТЕРИСТИКИ |
|
|||||||
|
Тип рабочего оборудования |
Двухзвенный механизм выдвижения стрелы с тягой и ковшевым дельта-механизмом |
|
||||||
|
Тип адаптера под рабочий орган |
|
Механический быстросменный механизм совместимый со сменными видами «Manitou» - базовое оснащение |
|
|||||
|
Наличие противовеса |
|
Отсутствует |
|
|||||
|
Тип рабочего огргана |
палетные вилы с "плавающим" захватом - базовое оснащение |
ковш |
|
|||||
|
Емкость ковша |
м3 |
- |
2,4 |
|
||||
|
Максимальная высота подъема груза |
мм |
7080 |
7040 |
|||||
|
Вылет на максимальной высоте |
мм |
1075 |
1380 |
|||||
|
Грузоподъемность (максимальная) |
кг |
3500 |
3500 |
|||||
|
Максимальный вылет вперед |
мм |
4040 |
4350 |
|||||
|
Грузоподъемность (на максимальном вылете) |
кг |
1200 |
1200 |
|||||
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|
|||||||
|
Тип насоса |
- |
Насос аксеально-поршневой с регулируемой производительностью |
|
|||||
|
Расход гидравлического масла / давление (дивертор) |
л/мин - бар |
90 - 240 |
|
|||||
|
Максимальное рабочее давление |
бар |
240 |
|
|||||
|
Гидравлика |
- |
Система с LS регулированием |
|
|||||
|
|
|
|
|
|||||
|
ХОДОВАЯ ТЕЛЕЖКА |
|
|||||||
|
Коробка передачК |
Коробка передач с гидротрансформатором и электронным переключением передач |
|||||||
|
Карданная передача с двумя валами |
||||||||
|
Тип ходовой рамы |
Цельносварная |
|||||||
|
Тип трансмисии |
|
Гидродинамическая |
|
|||||
|
Дорожный просвет |
мм |
430 |
|
|||||
|
Минимальный радиус разворота по внешенему колесу / ковшу |
мм |
3930 / 5430 |
|
|||||
|
Количество передач: вперед / назад |
- |
4 / 3 |
|
|||||
|
Максимальна скорость |
км/ч |
до 37 |
|
|||||
|
Тормозная система (рабочий тормоз) |
Многодисковые тормоза на переднем и заднем мосту, работающие в масляной ванне, с гидравлическим приводом |
|||||||
|
Стояночный тормоз |
Встроенный в трансмиссию дисковый тормоз мокрого сцепления с пружинным включением и гидравлическим выключением с электро-гидравлической активацией |
|||||||
|
Блокировка дифференциала |
Самоблокирующийся дифференциал повышенного трения |
|||||||
|
Колеса (базовая комплектация) |
Шины пневматические бескамерные с усиленными грунтозацепами (сельскохозяйственного назаначения) 460/70R24 переднего и заднего мостов |
|||||||
|
Базовая комплектация |
Ящик для инструментов и хранения ЗИП, запираемый на ключ. Комплект пластиковых брызговиков на металлических кронштейнах, регулируемое по высоте заднее буксировочное устройство |
|||||||
|
Тяговое усилие (на первой передаче) |
кН |
65 |
|
|||||
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
|
|||||||
|
Дорожное положение с разными рабочими огрганами |
палетные вилы с "плавающим" захватом - базовое оснащение |
ковш |
||||||
|
- длина |
мм |
6540 |
6280 |
|||||
|
- ширина |
мм |
2370 |
2450 |
|||||
|
- высота по кабине |
мм |
2460 |
2460 |
|||||
|
Транспортное положение с разными рабочими огрганами |
палетные вилы с "плавающим" захватом - базовое оснащение |
ковш |
||||||
|
- длина |
мм |
6800 |
6300 |
|||||
|
- ширина |
мм |
2370 |
2450 |
|||||
|
- высота по кабине |
мм |
2460 |
2460 |
|||||
|
РАБОЧИЕ ОБЪЕМЫ |
|
|||||||
|
Объем топливного бака |
л |
153 |
|
|||||
|
Объем гидравлического бака |
л |
130 |
|
|||||
|
Объем гидросистемы (с гидравлическим баком) |
л |
150 |
|
|||||
|
ШУМ И ВИБРАЦИЯ |
|
|||||||
|
Уровень шума в кабине |
дБ |
76 |
|
|||||
